Удаление заусенцев, снятие фасок, доводка поверхностей.
При механической обработке различный материалов вопрос удаления заусенцев зачастую занимает не мало времени и создает определенные сложности и неудобства.
Помимо традиционных методик снятия заусенцев опиловочным инструментом (напильники, надфили, борфрезы), различными абразивными материалами (шлифовальная шкурка, бруски, ленты, диски и т.д.), методом галтовки - существуют и иные способы и инструменты. Остановимся не много на них и на различных современных производительных методах обработки.
После обработки детали на станке часто нужно удалить заусенец, притупить кромку, создать определенную структуру (чистоту) поверхности...и.т.д.
Наиболее часто в таких случаях применяют ручные инструменты типа шаберов, пневматических бормашинок, но и часто инструменты, которые закрепляются непосредственно в оправки и снятие заусенцев происходит автоматически в цикле по программе ЧПУ.
Если говорить про шаберы...
Наибольшее распространение получили инструменты таких фирм как:
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/af2e4a4b4395aea2f0e46287b6e01862.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/51bf02fe6d4f3d052b5fe450f2ecfe81.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/33953a1e8ac1bb9cd1974fd5c1e3ff36.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/408d655fcf0bb507603c11e06fef07e2.png)
Нажмите на картинку для увеличения
Менее известные
и подобные им

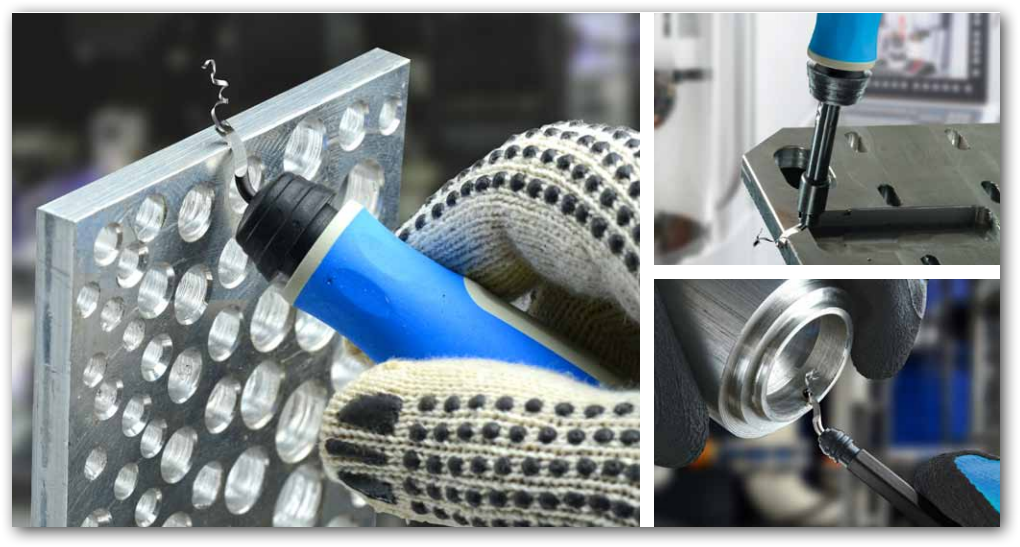

Обработка кромок, заусенцев производится вручную, при помощи различных типов шаберов и насадок к ним, ассортимент которых впечатляет. Предусмотрены лезвия и их варианты заточки и покрытий для различных обрабатываемых материалов. Лезвия в основном изготавливаются из быстрорежущей стали с покрытием (хотя есть лезвия и из твердого сплава для термообработанных материалов и материалов, содержащих частицы абразива), имеют либо ориентированную заточку (к примеру, для движения только в правую сторону или по часовой стрелке), а так же универсальную (нейтральную) заточку. Есть даже керамические лезвия - в основном для обработки пластмасс и для мягких материалов дающих сливную стружку.
Применение подобных инструментов значительно упрощает снятие заусенцев и притупление кромок на различных фасонных поверхностях, в труднодоступных местах и существенно сокращает время по обработки детали. Работа с данным инструментом не требует какой-либо особой подготовки рабочего, весьма прост в обращении, долговечен, и обеспечивает качественную обработку поверхностей без задиров, зарезов, разной ширины и наклона фаски по длине обрабатываемой кромки и прочих дефектов.
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/1c8ea65e5a2827620446a0e630d9bbe4.png)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_vh5Iy36t.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_OkMxEsKM.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_ZP2OsTDr.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_nOZDPhpV.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_vDFoqTNl.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_3SXiQCb2.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_FTRzdUCM.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_SE7giDce.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_skPUaUoh.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_FJTI3YJ2.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_C51dd0Ta.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_uvrrYaYo.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_nCSA88Hn.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_w5sj8W8h.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_BvrK6ojI.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_qDiQWm5I.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_fvNbTXDM.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_sho3Zdq5.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_078nUi52.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_cXaP4p3B.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_J41gW576.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_hO7KRKaG.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_GuRcZtnH.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_Iyoi4hrb.jpg?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_T00VKZhj.jpg?width=210&quality=76)
Наряду с таким инструментом для ручной слесарной обработки деталей применяются и различные пневматические (или электрические) бормашинки, ультразвуковые машинки для доводки поверхностей и т.д.
Пневматические машинки имеют различную мощность и рассчитаны под определенный диапазон типоразмеров инструментов. Машинки под малоразмерный инструмент (в основном алмазные борфрезы) имеют высокие обороты (от 50.000 до 100.000 1/min), для более крупных инструментов от 6 до 20 мм диаметром пневматические машинки имеют от 20.000 до 35.000 1/min оборотов.

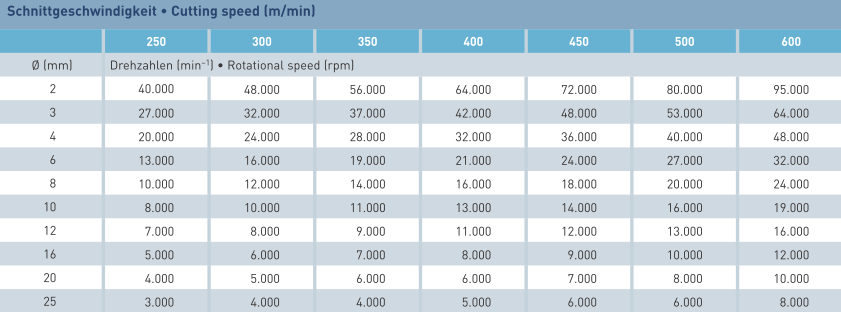

Применение различных борфрез требует соблюдение рекомендуемых скоростных режимов обработки, необходимых для конкретного типа материала. Более низкие режимы (как и более высокие) могут существенно снизить ресурс инструментов (в частности борфрез). В каталоге каждого производителя обычно указаны диапазоны рекомендуемых скоростей резания под конкретные материалы в зависимости от типа материала фрезы, покрытия и типа насечки и т.д. Перечислять производителей пневматических машинок и борфрез мы не будем, т.к. их очень много, ассортимент разнообразный.
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_k53PX9GE.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_KRyp4qpX.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_U9eOMj8J.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_KT5CvFCL.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_4l6KxMuO.png?width=210&quality=76)
![](/__scale/uploads/s/n/e/f/nef6spv6ba1e/img/full_q4HkPCdJ.png?width=210&quality=76)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/102d6054f2ced925c1c3100f66d45b36.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/c49ddfac727bb23947a9fa4fb13d023a.png)
Для доводки и полировки поверхностей большое распространение получили полировальные, доводочные ультразвуковые ручные машинки, но это уже отдельная тема.
Производится огромное количество различных ручных мелкоразмерных инструментов как для доводочных, так и для ювелирных работ
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/a4108cf8d55c04c129904fb808ca6eb3.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/4f4c1486e6cea2de8cd70f222db4b00a.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/8de20b6fc2f354c6bde02fa16b00460c.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/1e32c8cfa53b99c4874911ad87acf82d.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/e42b1358bb311366441ba324d31fe98c.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/f98d1ee0aadaa0bbf7127f7128c3b50a.png)
Нажмите на картинку для увеличения
Теперь остановимся на инструментах, которые позволяют удалять заусенцы, обрабатывать поверхности в автоматическом цикле непосредственно на станке.
В первую очередь это конечно всевозможные зенковки, цековки, резцы, фасочные фрезы и т.д., при большом разнообразии и конструкций, и ассортимента.
Подробно на них останавливаться не будем, рассмотрим несколько иные методы.
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/6147de2acb16432b8cef4eb56bbad03d.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/c9798d17eee92009c7ed7e435a2c23e4.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/87ec7019ea51e2287d31863580616017.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/800ae79eb9e36b58a1a6c65701c7b1b2.png)
Современная и производительная технология это полимерно абразивные щетки для снятия заусенцев и дополнительной обработки поверхности с целью снижения шероховатости (шагрени после обработки).
Наиболее интересным в этом плане является японский производитель
Инструмент позволяет проводить обработку непосредственно на станке, обработка идет с высокой производительностью, при этом инструмент имеет длительный срок службы, есть возможность производить обработку сложных поверхностей и в труднодоступных местах.
В конце статьи есть ряд видео, где показано как работает данный инструмент.
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/c2a07dd93d3d029863ed4c8bb79e9cc9.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/4f338cd9594c8e114ad76253c56d4c27.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/cc03ad51e61bcfe89ddab963a4ba6d2a.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/0c0ee3b87249a9a21c7007d4aed46b91.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/522cf002c499f7438be47da4f41e27c6.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/f52271c50a0c7bdac3c55ced0b5e485f.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/68b0c828fa5b71ed62e0d49a5657222d.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/1f7d9a3aaf361d34e1b61e42ef137f49.png)
Нажмите на картинку для увеличения
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/a5c80c49dd7f5a81d2ee32dad48a884e.png)
Подобного плана инструменты, но в меньшем ассортименте можно найти у производителей
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/c05bc2be944de00da9a847af5d8d06a9.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/33e6f33672ff9bf6dd19b8615340032d.png)
Существуют и иные методы снятия заусенцев, цековки, зенковки
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/947f14144e63286d9816b1dc42176eeb.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/2a95275e61d85f71fee02c206a7597dd.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/861a2432f19b00247b1496293f5e4226.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/89dd4ce29b95fb9ab886bb9a22fedc30.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/a3e9c52e04367ceaf167c7573b4768c5.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/5cf45d342e339c59a403ba37b2c8ac09.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/c33813d3fee9c3cf4cbe6539a1185663.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/5aaefbe35ee00e08d4742ec1a9189d63.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/71493e641e1045d9b22dc7611a2a936c.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/8f496aeccfe037f7ca250f2f79b70fe3.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/139b46354575ca3c18403cd2c18f71b6.png)
Нажмите на картинку для увеличения
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/e783a1c854839381bed3cb5b4a7b579f.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/2c1821bb2e35a6bd8f779e1324460677.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/bd2a457f6c114570a62defd9fb8523c6.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/full_SZ0CnQTM.png)
Для снятия фасок на трубах, для закругления прутков и для удаления заусенцев могут применяться колпачковые фрезы.
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/01b4f5812d8111cff09fdde0625c5b39.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/9a73c850f8fd128d538b669f438a429c.png)
Существуют и довольно редкие технологии по удалению заусенцев, к примеру, термоэнергетическим методом
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/65f180c9d8a5f6ca29ef9379c3ce5a75.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/f5faa53b25f0d85810f73a9af3d61bdc.png)
![](/uploads/s/n/e/f/nef6spv6ba1e/img/autocrop/333b1792864606f4e944e3a6a4fd314d.png)
- качественное удаление заусенцев на поверхностях любой сложности;
- простота переналадки, управления и контроля;
- возможность интеграции в производственную линию с ручным или автоматическим управлением;
- высокая производительность и экономичность.
Ультразвуковую очистку и снятие заусенцев, галтовку, виброгалтовку, электрогидроимпульсную обработку в данной статье рассматривать не будем, это отдельная большая тема.
Видео по теме
SHAVIV DEBURRING TOOLS
Обработка видео...
Noga Deburring+Holding+Cooling systems clip for exhibition
Обработка видео...
XEBEC Surface Deburring Solutions
Обработка видео...
XEBEC ENglish.mpg
Обработка видео...
CNC Automated Mold Polishing & Cutting Mark Removal
Обработка видео...
Flex-Hone®- In Machine Setup for Surface Finishing and Deburring
Обработка видео...
Cogsdill Burraway Operation - How it works
Обработка видео...
COFA - das universelle Entgratwerkzeug für Bohrungen ab Ø 2mm
Обработка видео...
ORBITOOL w/ Manual Lathe
Обработка видео...
Deburring Process Demonstration
Обработка видео...
