О взаимозаменяемости сменных пластин для фрез (наиболее распространенные пластины и корпуса фрез).

В данной статье рассмотрим фрезерные пластины и корпуса фрез, для которых можно легко найти аналоги в каталогах различных производителей.

Как известно, взаимозаменяемости для фрез можно перечислить очень небольшое количество типоразмеров пластин, практически это 10-15% от всей номенклатуры выпускаемых различными производителями пластин.

К сожалению, каждый производитель заботится именно о продажах своего инструмента, в частности и поэтому стараются производить свои оригинальные пластины, на которые практически не возможно найти аналоги.

Для небольших производств очень важно иметь возможность подбора замены. Всегда хочется приобрести инструмент (корпус), в который можно легко найти пластины у любого поставщика, и с которыми нет проблем.

К тому же в заменяемости есть еще и такой плюс, ведь пластины (сплавы) у разных производителей зачастую имеют более удачные марки сплавов в обработке той или иной группы материалов, т.е. у кого-то есть сильные сплавы по нержавейке, у кого-то выделяются сплавы по титану, ау кого-то есть просто универсальные сплавы. А иногда применение пластины может быть обосновано видом обработки, жесткостью СПИД, материалом и т.д., поэтому очень важно иметь возможность покупать пластины как из дешевых, так и из дорогих производителей.

Такой пример: обдирка литьевой корки, с включениями песка на чугуне, к примеру, на не новом станке с невысокой жесткостью (не думаю, что кому-то в голову придет обдирать чугун на новеньком жестком ЧПУ станке)... так вот при такой работе, какую бы Вы не выбрали пластину дешевую (например, ZCC, Korloy и др.) или дорогую (Iscar, Sandvik или др.)... результат и износ пластин будет весьма соизмеримым, отсюда возникнет вопрос: "А зачем платить больше?" (причем иногда в 2-3 раза). Но закончив обдирку чугуна, может возникнуть потребность на другом станке работать по титану этим же корпусом фрезы..., и тут уже лучше применить пластины другого производителя (к примеру, типа Stellram, Iscar и др.), которые иногда на порядок лучше работают, чем пластины других производителей на таких материалах.

И так перейдем непосредственно к пластинам и корпусам фрез.

Подобного типа пластины могут применяться на различных операциях фрезерования, есть пластины под разные материалы от стали до алюминия, разные стружколомы, работают многие пластины довольно мягко (имеют весьма удачные стружколомы).

Самая распространенная пластина для фрез типа APKT......, их делают практически 60-80% всех производителей, от самых дешевых до самых дорогих.

Из них самые заменяемые APKT1003... и APKT1604... - причем последняя встречается у 80% производителей (в статье "Взаимозаменяемость фрезерных пластин типа APKT0602..., APKT1003..., APKT1604..." описано, какие еще варианты пластин могут быть установлены в корпуса фрез, рассчитанные под указанные пластины).

Реже производятся APMT0602..., APMT1135..., APKT11T3....

Но надо заметить, что и тут не все так просто.

Даже пластины APKT1604... разными производителями выпускаются с разными стружколомами, у кого-то он выполнен более компактно, у кого-то более изогнуто и т.д., и в основном такие нюансы наблюдаются на верхней части пластины, если смотреть от опорной плоскости пластины. Вообще пластина APKT1604... является ISO пластиной  и должна быть четко взаимозаменяемой, но не всегда так бывает.

Поэтому, если конкретный производитель сделал свой корпус под полный боковой профиль пластины с определенными нюансами своих стружколомов (к примеру, Lamina, Mitsubishi), то может произойти так, что пластины или не станут в корпус конкурента, или верхняя часть пластины не будет плотно прилегать к посадочному месту в корпусе.

Те производители, которые в основном делают (или подделывают) корпуса фрез под пластины различных брендов, они заинтересованы, что бы в их корпус вставали пластины как можно большего числа производителей, а иногда сознательно идут на такую хитрость, как занижение высоты боковой прилегающей поверхности посадочного гнезда корпуса.

И, например, если пластина APKT1604... Lamina не совсем корректно становилась в корпус под подобные пластины у Mitsubishi (и наоборот), то в корпус, к примеру, таких производителей как AKKO (Турция), ShanGin (Тайвань) и др., такая пластина обычно устанавливается довольно хорошо, поскольку посадочный размер у этих пластин до примерно среднего уровня практически совпадает.

Хотя и AKKO и ShanGin часто в своих каталогах (особенно последних версий) выделяют те же пластины APKT1604... по группам, для одних они пишут APKT1604... ISO, для других APKT1604... Lamina (значит эти корпуса по максимуму точно выполнены под профиль и стружколомы производителя пластин Lamina), APKT1604...Dijet (соответственно под Dijet более точно выполнен) и т.д.

Аналогичная ситуация и с другими типами пластин APKT.., APMT..., APGT... и др.

Еще один момент следует заметить, что в каталогах подобных AKKO и ShanGin и др., как правило, производители стараются изготавливать те корпуса фрез, которые наиболее интересны и востребованы...и в частности под те пластины, которые тоже показали себя наиболее лучше, чем у других.


Итак,

Пластина AP...1604... - (ISO пластина) можно указать таких производителей:

ZCC, Korloy, Palbit, Canella, YG-1, Gesac и т.д. - это из числа не дорогих, в их число можно включить огромное количество Китайских производителей.

Dijet, Mitsubishi, Lamina, TaeguTec, Hahn+Kolb и т.д. - из среднего диапазона цен.

Walter, Stellram, Iscar, Pramet, SAU, Arno, Fette, Ceratizit, Garant и т.д. - из высокого диапазона цен.


Пластина AP..1003... - (ISO пластина) производители Iscar, Lamina, Stellram, Arno, Fette, Garant, Pramet, Walter, Dijet, SAU, Palbit и др.

Cмотрите статью "Взаимозаменяемость фрезерных пластин типа APKT0602..., APKT1003..., APKT1604..."


Пластина AP...0602... - в основном Dijet, Lamina, Korloy (последняя не изучена)


Далее уже пластины, в числе которых нет ISO пластин:

Пластина AP...1135...- можно указать Lamina, Mitsubishi и в основном ее производят дешевые Китайские производители, за аналог была взята подобная пластина Mitsubishi

Пластина AP..11T3... - чаще встречаются у ZCC, Korloy и прочих китайских производителей, но далеко не всегда взаимозаменяема


Ранее часто встречалась пластина ADKT1505... - сейчас на нее корпуса редко кто производит, спросом пользуются реже.

Также и пластина AOMT1236....

Отвечу сразу на часто задаваемый вопрос — аналогов пластин Sandvik серии R390 нет (хотя они и похожи на пластины типа APKT...), иногда встречаются дешевые китайские подделки.

Доступны такие варианты исполнения корпусов фрез для пластин типа APK(M,G)T....

И даже под такие корпуса, хотя они реже пользуются спросом

Для обработки алюминиевых сплавов встречаются даже корпуса изготовленные из алюминиевых прочных сплавов (довольно легкие и точные), могут работать на режимах до 5-6 тыс. оборотов (для 63 мм корпуса)

И приведем внешний вид самих пластин:

Пластины типа APK(М)T...

Пластины типа APGT... - более мягко работающий стружколомы

Пластины типа APGT..... под цветные материалы

Более старые типы стружколомов

Есть даже пластины с интегрированными вставками из CBN или PKD

Стоит упомянуть и пластину подобную серии R290 Sandvik, которая применяется в корпусах для обработки уступов с углом 90 градусов (серия R490 пока меньше набрала популярности).

Такие корпуса тоже довольно часто востребованы, в основном начинаются от размеров 40-50 мм в диаметре и более, и пластины подходят от таких производителей как:

SPMT 12T308  - ZCC, Sandvik, Lamina и многие дешевые Китайские (с небольшой доработкой корпуса пластины Canella, Palbit) - сторона пластины 13,29 мм

У Китайцев большее распространение получила похожая пластина SDMT1204....(выпускаю Dijet, Lamina)

Очень часто востребованными являются корпуса под аналог пластины R254 Sandvik - вообще очень удачная серия, работает довольно мягко на всех типах материалов.

Корпуса изготавливаются в основном с углом 45 градусов в диапазоне диаметров от 50 до 250 мм.

Пластины под такие корпуса производят Sandvik, Dijet, Mitsubishi, Lamina, Palbit, ZCC и многие другие производители — сторона пластины 13,4мм.

Есть возможность установки в корпус зачистных пластин, что обеспечивает очень хорошую чистоту обработки поверхности.

Есть пластины по цветным сплавам.

Пластины могут обозначаться у разных производителей по разному, но взаимозаменяемы (к примеру, Lamina  SEKT 12T3 AGSN ...,   ZCC SEET12T3..., Dijet, Mitsubishi SEMT13T3...)

Хотя у большинства Японских и китайских брендов получила распространение квадратная пластина SEKT1204....со стороной строго 12,7 мм - не является аналогом предыдущих по размерам.

Пластина ZCC APKT11T308... на фото видно, что она длиннее и не становится в корпус....(пластина Korloy APMT11T308...очень похожа на нее, также не подходит).

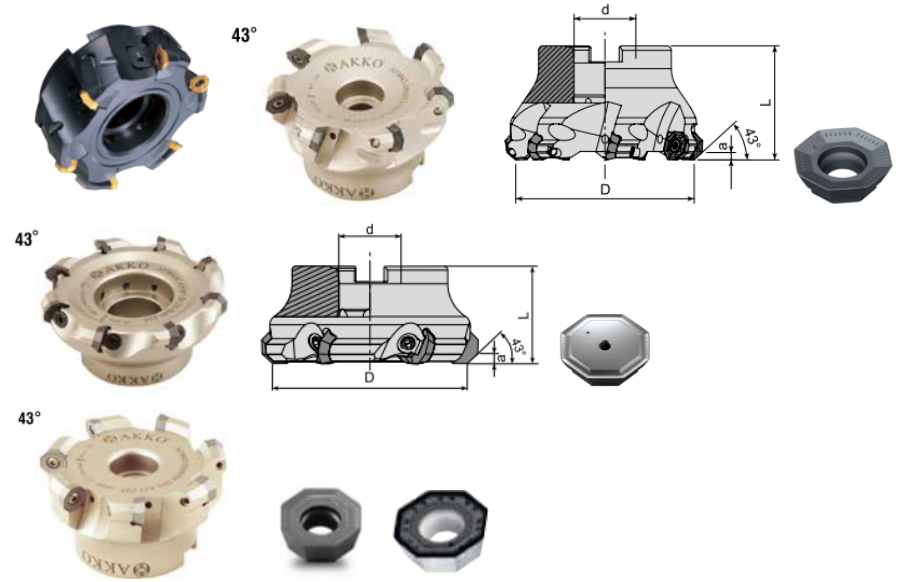

Реже встречаются корпуса под пластины типа OFK(M)T05T3... (ISO пластина), OFER0704... ODMT 0504...

В основном некоторые размеры пластин от ZCC, Korloy, Lamina и дешевые китайские могут быть заменены (но не все типоразмеры).

Хотя и такие фрезы находят спрос и применение.

Есть взаимозаменяемость среди пластин 2-х сторонних типа SN..12... (в частности SNMX1205... SNKX 1205-45).

Как правило, совпадают по размеру пластины Walter, Lamina и с некоторыми проблемами по головке винта Korloy.

Стоит упомянуть про корпуса с круглыми пластинами, которые особенно востребованы при обработке фасонных поверхностей, литьевых форм, в случаях если фреза используется в режиме обработки с большой подачей, очень достойно ведут себя такие пластины при обработке титана, жаропрочных материалов, подкаленых материалов и т.д.

Круглые пластины тоже очень разнообразные по опорным поверхностям, многие имеют различные позиционирующие пазы, выступы (или наоборот впадины), у многих предусмотрено посадочное место в сечении виде квадрата - по таким пластинам практически не возможно подобрать аналоги.

Наиболее возможны к замене обычные круглые пластины, по аналогии замены можно ориентироваться на нижеуказанные типы из каталога Lamina.

Обычные круглые пластины могут быть повернуты в корпусе 4-8 раз (чаще 6 раз) в зависимости от глубины обработки.

Самыми заменяемыми и востребованными являются 8-е, 10-е, 12-е и 16-е пластины типа RDMT... (хотя иногда целесообразнее выбирать RCMT... или RPMT... типа или иные, в зависимости от обрабатываемых материалов и целей применения, но пластины не взаимозаменяемые, даже если есть совпадение по цифровой части маркировки пластины). Надо отметить, хоть и фрезы с круглыми пластинами не настолько эффективны в применении как фрезы для больших подач, но при небольших припусках они с ними схожи (но есть и существенные различия). О фрезах для больших подач читайте статью "Обработка деталей с применением плунжерных фрез и фрез для больших подач."

Также стоит отметить корпуса фрез типа пазовых, трехстроннних, рассчитанных под обычные токарные пластины типа CCMT...

Довольно не плохой экономичный вариант обработки различных пазов.

Из старых типов пластин, у которых практически отсутствует стружколом на лицевой части пластины нужно отметить такие пластины, как TPKN1604... и TPKN2204...

Наиболее часто востребована пластина TPKN2204... в большинстве случаев на универсальных станках. Корпуса изготавливают в основном одного типа, с углом 90 градусов, в диаметре от 50 до 315 мм.

Такой формы пластина в основном хорошо работает на более твердых сталях, чугунах... на вязких материалах менее востребована, дает более грубый заусенец на выходе фрезы.

Под указанные пластины многие производители (в том числе ZCC, Korloy и др.) изготавливают корпуса кассетного типа, что в свою очередь делает такой корпус очень живучим (ремонтопригодным), но и некоторые конструкции позволяют производить настройку биения пластин регулировочными винтами (либо произвести настройку пластин для компенсации биения оправки или шпинделя станка), там, где нет специальных регулировочных винтов, в ход идет фольга и прочие подкладные материалы под кассеты корпуса.

Подходят пластины и зарубежных производителей Kennametal, Iscar, Korloy, Lamina, ZCC и др., так и отечественные пластины с подобным обозначением, к примеру, производства КЗТС или Победит (но стоит заметить, что пока даже ZCC  лучше и по качеству, и по работе).

Также, чаще на универсальных станках, востребованы пластины квадратные без отверстия типа SPKN1203... (сторона пластины 12 мм, толщина 3,21 мм).

Встречаются  иные пластины, но они не подходят SPKN 1204... (толщина 4,76 мм, у этих пластин другой задний угол SEKN..., SFCN...и др.).

Корпуса выпускаются в диапазоне размеров 63-315 мм, есть исполнение со сменными кассетами (очень ремонтопригодные), бывают исполнения с углом в плане 75 и 65 градусов (реже 45 градусов, там чаще используют пластины SEKT12... с более острой геометрией (задний угол 20 градусов)). Преимущества и недостатки аналогичные для фрез под пластины TPKN2204...

Производители пластин в основном Kennametal, Walter, Pramet, Iscar, Korloy, Lamina, ZCC и др., так и отечественные пластины с подобным обозначением.

Говоря про ремонтопригодность и гибкость использования корпусов нужно сказать и про корпуса со сменными кассетами под разные типы пластин.

Хоть это и не дешевые корпуса, но многие производители их все же выпускают.

Среди таких нужно упомянуть Walter, Kennametal, LMT- Fette, СКИФ-М и др.

Корпуса под для обработки алюминиевых сплавов со сменными кассетами:

Что касается остальных типов пластин, многие из них совершенно не имеют аналогов, а по каким-то нами, к сожалению, они не были изучены на предмет взаимозаменяемости (не владеем такой информацией).

В данной статье были рассмотрены наиболее часто востребованные типы пластин на предмет взаимозаменяемости.
